案例单位：广州珠江实业集团有限公司

　　《住房和城乡建设部 中央网信办 科技部 工业和信息化部 人力资源社会保障部 商务部 银保监会关于加快推进新型城市基础设施建设的指导意见》（建改发〔2020〕73号）出台以来，各地积极落实加强新基建和新型城镇化建设相关决策部署。广州成为首批新型城市基础设施建设试点城市以来，率先印发《关于加快推进广州市新型城市基础设施建设的实施方案通知》（穗府办函〔2020〕99号），强化项目引领和示范带动，成效显著。

　　广州珠江实业集团有限公司积极响应新城建试点工作，积极落实《广州市城市信息模型（CIM）平台建设试点工作方案》和《“穗智管”城市运行管理中枢建设工作方案》要求，创新“全建制BIM正向设计”技术路线与管理体系，实现全面的设计模式转型，为支撑形成图模一致的CIM数字底座提供可靠的基础。该模式已在五十多个项目中成功运行，并已进入持续发展的状态，为设计行业的转型提供了可供参考的范例。

　　一、建设内容

　　珠江设计的“全建制BIM正向设计”是指涵盖“全人员、全项目、全专业、全过程、全支撑、全链条”的全面BIM正向设计模式，通过技术与管理两方面措施充分提升BIM正向设计的效果、效率与效益，使其成为可持续实施的设计模式。主要内容有以下方面：

　　1.规范化BIM正向设计流程，重新梳理各阶段的设计深度与表达，将BIM技术融合到专业提资、校审、出图、归档、变更等全流程，为全面推广BIM正向设计起到了框架性的作用。

　　2.全面解决各专业的BIM制图技术难题，对BIM模型的图纸表达作出规范规定，通过各种技术手段解决BIM出图中与传统表达习惯的差距问题，为BIM正向设计的落地扫除障碍，确保图模一致的实现。

　　3.通过二次开发提升BIM设计效率、校审效率、专业协同与设计管理效率。通过智能设计解放设计师的生产力。通过管理系统的开发，解决企业标准化管理的难题。

　　二、创新点

　　（一）全建制模式及设计流程创新。

　　全建制的BIM正向设计模式需要极大的管理力度。管理模式及流程的创新，是珠江设计转型的根本保障。

　　（二）自研软件实现BIM正向设计成果的全自动二维转换。

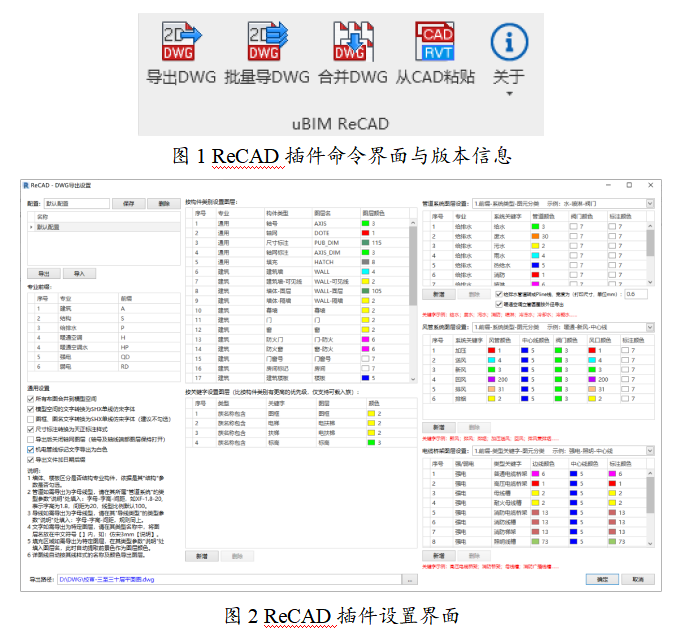

　　通过自主研发、获得两项国家发明专利的ReCAD正向导图插件，可以从BIM软件中导出与传统AutoCAD绘制效果几乎完全一致的dwg图纸，一键解决BIM正向设计普遍存在的出图后处理问题，解除了后顾之忧。

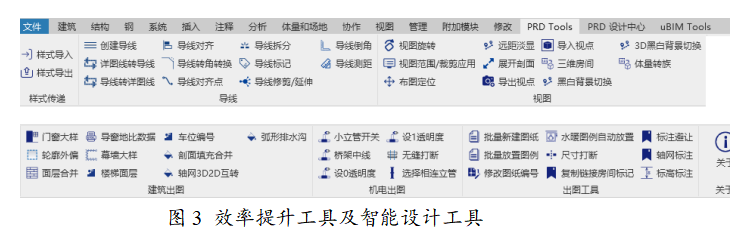

　　（三）自主研发效率提升工具及智能设计工具。

　　根据设计师的需求进行了大量二次开发，形成一套行之有效的效率插件，同时针对多种设计逻辑清晰的构件类别如喷头、烟感等研发了智能设计工具，大幅提升设计效率。

　　（四）结构正向设计和参数化出图创新。

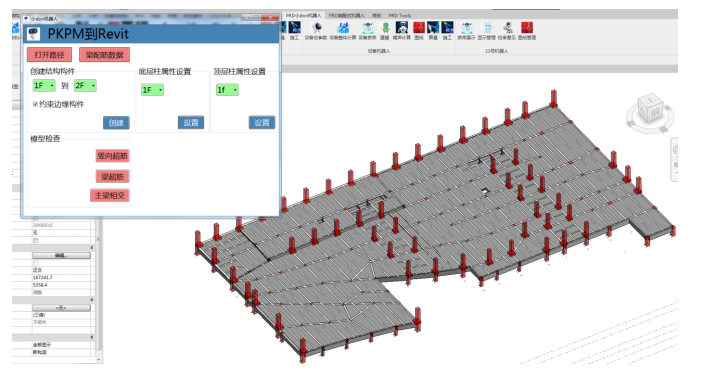

　　填补了目前BIM正向设计流程中结构专业的普遍缺失，通过自研插件将PKPM计算模型数据导入Revit，形成包含钢筋信息的结构BIM模型，规则结构体系可一键生成结构平法施工图，形成真正全专业BIM正向设计的闭环。

　　图4 PKPM模型到Revit

　　（五）通过公司级设计中心管理系统解决标准化管理难题。

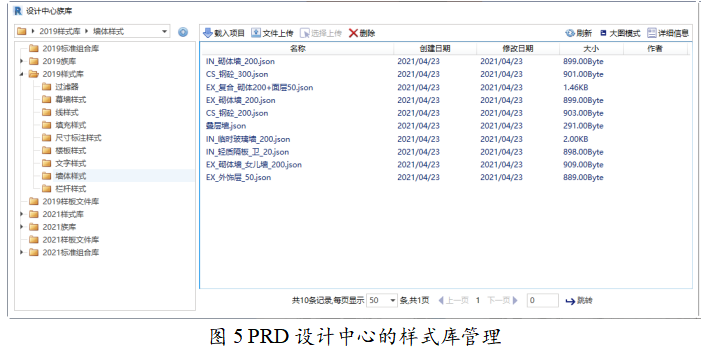

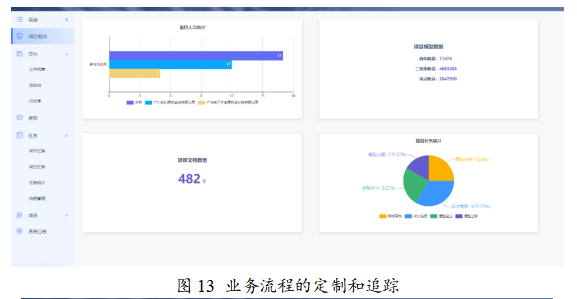

　　通过自研“PRD设计中心”管理系统，实现设计院对BIM正向设计的构件库、样式库、模板库、组合库、知识库的统一管理，大大提高建模效率、统一标准化成果样式。

　　（六）自研软件实现二三维同步轻量化校审。

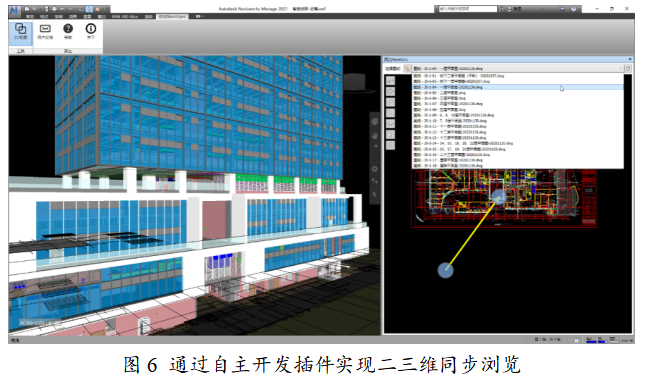

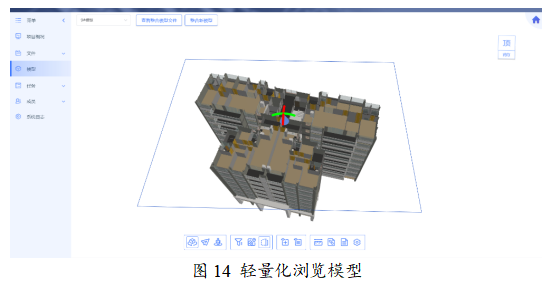

　　通过自研NavisSync软件，可同步浏览轻量化BIM模型及对应的dwg图纸，大幅提升校审效率及效果，也为BIM正向设计成果打包交付提供创新的方式。该软件申请国家发明专利已经受理。

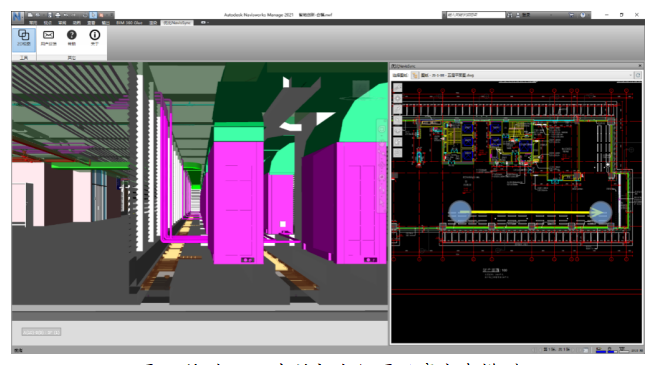

　　图7 拖动dwg中的视点位置观察室内模型

　　三、工程应用效果及价值

　　试点项目位于广州市天河区广氮奥体片区，总建筑面积228685.08㎡，总投资78.9316万，从设计总包及施工BIM顾问角度出发探讨了BIM技术在项目中的具体应用，同时结合EPC模式特点及装配式建筑设计提出相应的项目管理办法与应用平台进行协作，为未来装配式住宅项目的应用形成新的理论，为设计过程及技术手段提供借鉴。

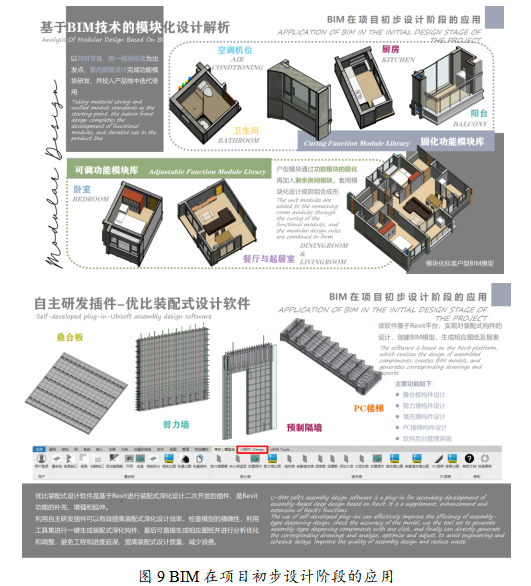

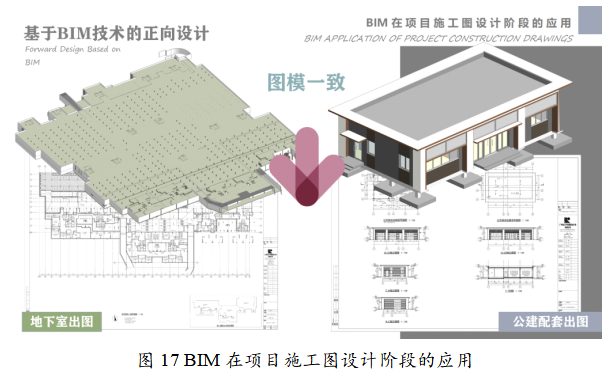

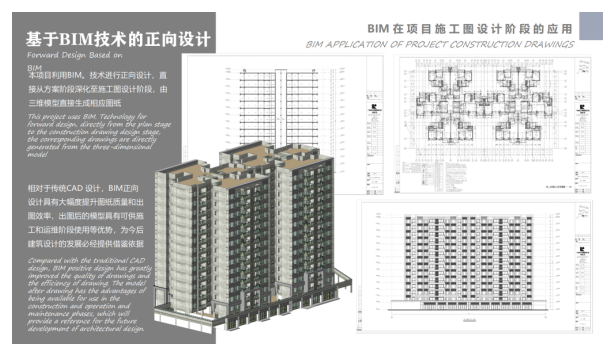

　　项目全专业采用BIM正向设计模式开展设计工作，BIM技术应用贯穿方案设计、施工图设计、深化设计及施工阶段，取得优秀的效果和价值，主要体现在以下方面：

　　1. 提升设计品质

　　BIM技术充分应用在设计、施工阶段，三维可视化、模块化设计，统一数据模型及平台管理，无缝对接、协同、共享实现了本工程设计品质的提升。

　　2. 节约开发成本

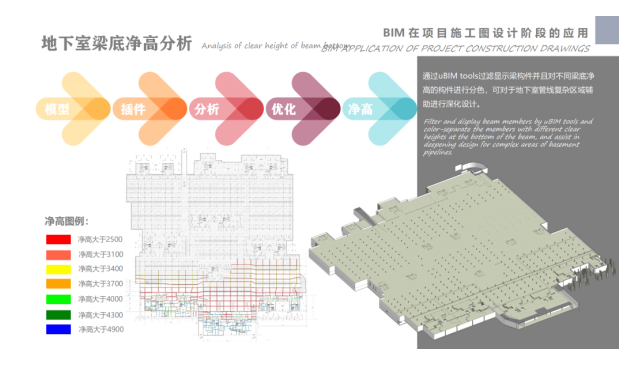

　　充分应用BIM通过可视化三维设计协同，碰撞检测、管线优化协调、平台信息化管理等等，进行提前分析及判断，带来大幅的工程成本节约。

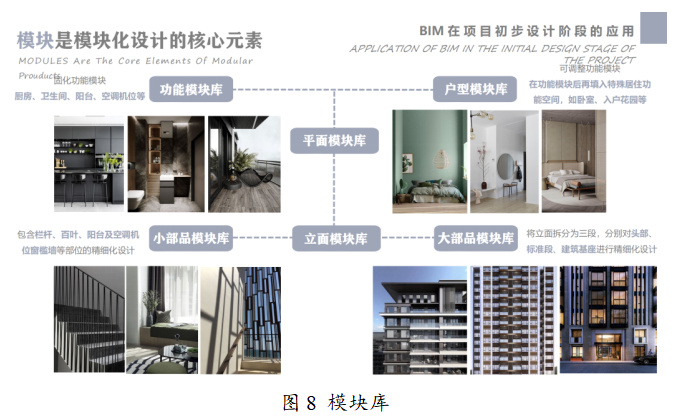

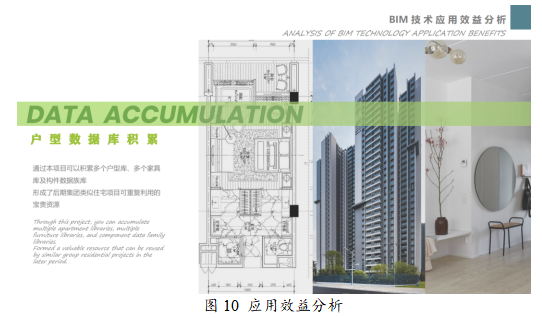

　　3. 积累户型数据库

　　通过本项目积累了多个户型库、多个数据积累家具库及构件数据族库，形成了后期集团类似住宅项目可重复利用的宝贵资源。

　　4. 形成高效的管理平台

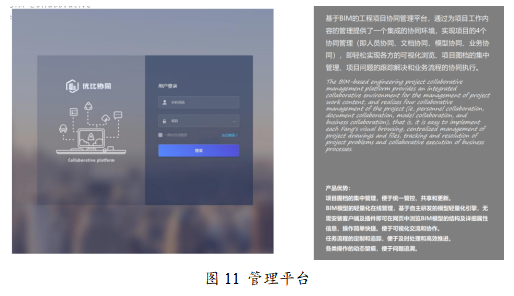

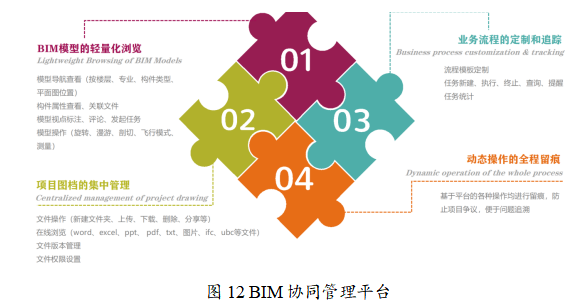

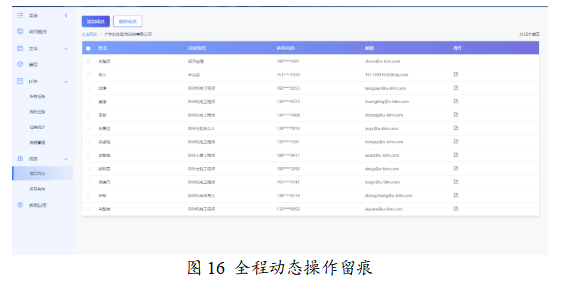

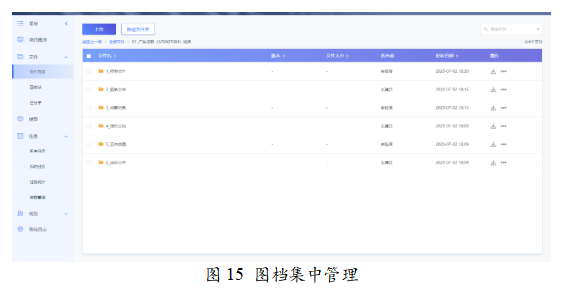

　　建立BIM统一管理平台，以BIM模型为载体提高参与各方沟通效率。

　　5. 为施工质量提供保障

　　充分利用BIM技术进行项目的设计优化及施工指导，保障项目在施工时对于复杂空间管线安装的顺利实践。

　　此试点项目成功入选第二批广州市建筑信息模型（BIM）正向设计（施工图设计阶段）示范工程，通过全建制BIM正向设计模式，充分发挥BIM技术优势，优化设计方案，有效减少施工前的各专业冲突，避免了因拆改返工造成的大量工期损失，经济效益752.0万元。

　　2019年-2021年这三年的实践过程中，全建制BIM正向设计的模式已在五十多个项目中成功运行，研究成果为设计院创造了明显的间接和直接经济价值。2019年，珠江设计有10个项目投入BIM正向设计流程，阶段性收入价值3000万，通过正向设计成果，减少了设计流程的变更、返工等工作量约30%，间接经济效益达到900万，2020年间接经济效益则达到1500万元，2021年间接经济效益达到2235万。

　　四、面临问题

　　珠江设计的BIM正向设计体现了建筑信息化时代的三维设计理念，但由于目前政策上对建筑信息模型法定地位认可的缺失，造成了三维的设计成果必须转换成二维平面成果进行交付，珠江设计2019年以来在此方面投入了大量的人力物力进行研究，这也是珠江设计多年以来深感困扰的问题。未来希望在建筑信息模型的法定地位得到认可后，珠江设计模式会帮助更多设计企业加快完成建筑信息化设计转型，更有助于BIM正向设计在行业的全面推广。

　　五、未来展望

　　珠江设计的BIM正向设计模式正逐步在行业中产生更大的影响。下一步，将继续通过研发提升效率，拓展BIM设计成果的应用，不断拓展数字化设计的技术边界，打造广州乃至全国有影响力的BIM应用与建筑业数字化转型示范标杆，显著提升行业竞争力。
